Interfaccia all'osso..
Appena comprato l’ICOM 703, sul retro ho visto la presa accessori identica alla PS 2 per PC.

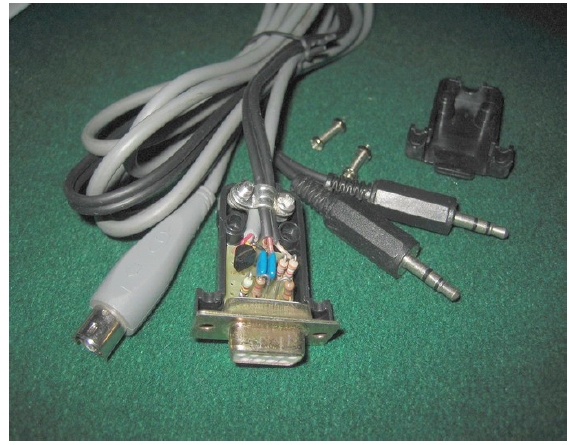

Usando un normale cavetto ex tastiera pc, una DB9 e due jack stereo, possiamo collegare l’Icom al pc. La si può lasciare sempre collegata, in quanto non si trova in parallelo al micro, dirò di più, quando è usata esclude il micro, quindi durante la trasmissione PSK o altro non viene inviata la voce captata dal micro. Dentro alla shell del DB9 trova posto il transistor di commutazione del ptt, i due partitori di segnale AF in ed AF out, gli schemi sono inflazionati, quindi non mi ripeto.
Per i collegamenti del rig fare riferimento al manuale. Vale sempre il motto: chi fa da se fa fatica, ma fa anche per tre.
73 de ik4acq Guido
 psk31_scheda_ic-703.pdf | 686 kB |
