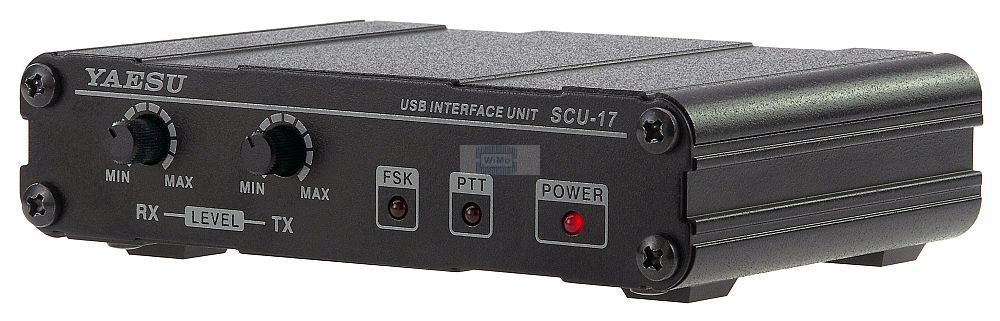

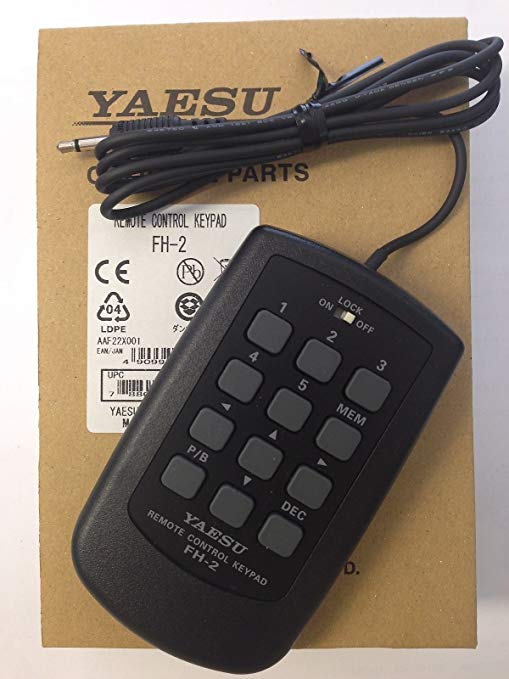

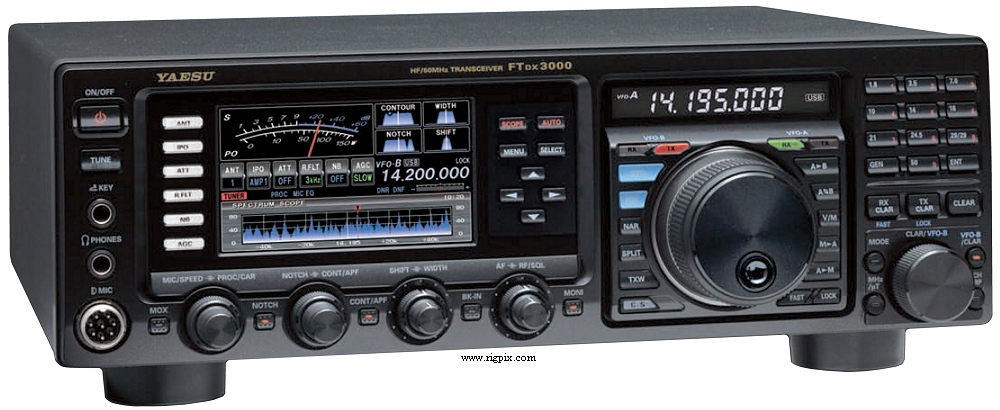

Ricetrasmettitore HF/50MHz, 100W con accordatore automatico, alimentazione 12 VCC, porta USB e ampio TFT. Completo di scheda audio per i modi digitali (SCU-17) integrata, tastiera FH-2, secondo display che visualizza la frequenza del VFO-B - L'FTDX-3000 è un ricetrasmettitore YAESU per le HF ed i 50MHz che implementa alcune peculiarità del FTDX-5000 e aggiunge ulteriori nuove funzionalità.
Yaesu FTDX 3000 - Playing around
- 100 Watt di potenza in trasmissione
- roofing filter, filtri selezionabili fra 300Hz -opzionale - 600Hz e 3KHz offrono, come nel FTDX-5000, un'ampia dinamica con un alto "punto di intercetta" di terzo ordine (IP-3), permettendo migliori prestazioni del ricevitore,
- ampio display LCD a colori da 3.5", visualizza le informazioni operative e lo stato delle funzioni, con elevata risoluzione (480x272)
- Un potente circuito DSP custom-Yaesu da 32 Bit, permette l'eliminazione e/o la riduzione del rumore casuale (DNR) presente frequentemene nelle bande HF, inoltre dispone di auto-notch (DNF), contour e APF che sono un ulteriori strumenti molto efficaci di riduzione del rumore
- grande display LCD a colori da 3,5" ad alta risoluzione (480 x 272 punti), che visualizza le informazioni di funzionamento e fornisce all'operatore una facile lettura delle informazioni operative
- Analizzatore di spettro "Spectrum Scope" per visualizzare lo spettro di frequenza, che in modalità AUTO viene aggiornato in tempo reale, con larghezza di banda massima di 1 MHz, e impostazione minima di 20KHz
- pre-amplificatore di ricezione specifico peri 50MHz
- visualizzazione indipendente della frequenza, quella del VFO-A è posta sopra la manopola di sintonia, mentre quella del VFO-B è presente nell'ampio display LCD
- 3 uscite d'antenna, di cui ANT-3 riservata solo per la ricezione
-
AF SCOPE con visualizzazione sul display LCD
- RTTY/PSK encoder/decoder
- uscita IF: 9MHz
- connessione per un ricevitore esterno
-
fornito di accordatore d'antenna automatico ad alta velocità
-
unità µ-tune opzionali (MTU-160, MTU-80/40, MTU-30/20, che richiedono l' RF MU Tuning Kit)
-
dotato di interfaccia USB
| Ampio display LCD colori da 3,5", ad alta risoluzione (480 x 272 punti), che visua- lizza le informazioni di funzionamento e fornisce all'operatore una facile lettura delle informazio- ni operative |
Visualizzazione indipendente della frequenza, quella del VFO-A è postasopra la manopola di sinto-nia, mentre quella del VFO-B è presente nell'ampio display LCD da 3,5". |
accessori opzionali:
- XF-127CN filtro a a cristallo stretto 300Hz CW
- DVS-6 unità memoria locale
- MD-200A8X microfono da tavolo
- MD-100A8X microfono da tavolo
- YH-77STA cuffia stereo
- CT-178 cavo interconnessione con amplificatore QUADRA (VL-1000)
- T9101556 cavo connessione al rotore
- FC-40 accordatore d'antenne esterno
- QUADRA VL-1000 amplificatore HF (1KW) e 50MHz (500Watt) con alimentatore VP-1000
| caratteristiche tecniche | ||
| banda in ricezione | da 30KHz a 56MHz | |
| banda in trasmissione | a 160 a 6m (bande amatoriali | |
| stabilità | ± 0,5ppm (dopo 5 min ) | |
| modi | CW, AM, LSB/USB, FM, RTTY, PSK | |
| step frequenza | 1/5/10Hz (SSB/CW e AM) 100 Hz (FM) | |
| impedenza antenna | 50 Ω 16,7- 150Ω (tuner ON, 1,8-29,7MHz bande amatoriali) 25 -100Ω (tuner ON, 50MHz banda amatoriale) |
|
| assorbimenti | ricezione senza segnale 1,8A ricezione con segnale 2,1A trasmissione (100W) 23A |
|
| alimentazione | 13,8Vcc ±10% (negativo a massa) | |
| dimensioni | 365 x 115 x 312 mm | |
| peso | circa 10 Kg |
| Type: | Amateur HF/VHF transceiver |
| Frequency range: | TX: 10-160 m + WARC / 6 m RX: 0.03-56 MHz |
| Mode: | AM/FM/SSB/CW/RTTY/Packet |
| RF Power output: | 5-100 / 5-100 W |
| Receiver system: | Double conversion superheterodyne 1st IF: 9 MHz 2nd IF: 30 KHz (24 KHz for AM/FM) |
| Sensitivity: | AM (BW: 6 KHz, 10 dB S+N/N) 0.5-1.8 MHz: 28 uV 1.8-30 MHz: 2 uV 50-54 MHz: 1 uV FM (BW: 15 KHz, 12 dB SINAD) SSB (BW: 2.4 KHz, 10 dB S+N/N) |
| Selectivity: | WIDTH: Center AM: 6 KHz (-6 dB), 15 KHz (-60 dB) FM: 15 KHz (-6 dB), 25 KHz (-60 dB) SSB: 2.4 KHz (-6 dB), 3.6 KHz (-60 dB) CW/RTTY/PKT: 500 Hz (-6 dB), 750 Hz (-60 dB) |
| Image rejection: | 70 dB (10-160 m ham bands) 60 dB (6 m ham band) |
| Voltage: | 13.8 VDC +/-10% |
| Current drain: | RX: 1.8-2.1 A TX: Max 23 A |
| Impedance: | 16.7-150 ohms, 3*SO-239 |
| Dimensions (W*H*D): | 365*115*312 mm |
| Weight: | 10 Kg |
| Manufactured: | 2012-20xx |
| Other: | Hi-perf crystal roofing filters. 3.5 inch TFT. High speed spectrum scope. 32 bit IF-DSP. 9 MHz IF output. Built-in auto-ATU. USB, CAT and µ-tune ports. |
