Circuito Supereterodina con stadio RF; Frequenza intermedia IF 455 kHz
Gamme d'onda Onde medie (OM) e più di 2 gamme di onde corte (> 2 x OC).
Tensioni di funzionamento Alimentazione a corrente alternata (CA) / 220 Volt
Altoparlante - For headphones or amp.
Radiomuseum.org Model: ER-202
Materiali Mobile di metallo
Forma Soprammobile con qualsiasi forma (non saputo).
Dimensioni (LxAxP) 430 x 190 x 260 mm / 16.9 x 7.5 x 10.2 inch

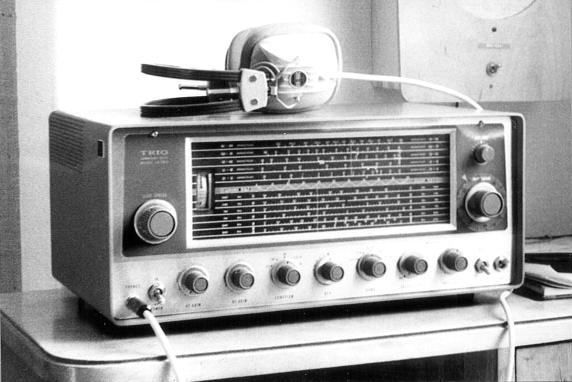

Annotazioni Trio Communications Receiver ER-202.
Covering 540 to 30000 kHz in 4 bands and 2 m VHF; Modes: AM, SSB/CW with BFO; crystal calibrator; Q-multiplier, ANL.
 ER-202_schematic_diagram.pdf | 874 kB |
