- Frequency Coverage:
- VHF:
- Tx: 144-148 MHz
- Rx: 136-174 MHz (guaranteed 144 - 148 MHz only)
- UHF:
- Tx: 420-450 MHz (guaranteed 440 - 450 MHz only)
- Rx: 400-479 MHz (guaranteed 440 - 450 MHz only)
- Mode: FM, FM-N
- Power supply: 10 to 16 V DC, or specified battery pack
- Number of memory channels: 302 (includes 50 scan edges and 2 call channels)
- Tuning steps: 5, 10, 12.5, 15, 20, 25, 30, 50, 100, 125, 200 kHz
- Usable Temperature Range: +4°F to +140°F (-0°C to +60°C)
- Antenna connector: SMA (50 ohm)
- Current Drain (at VHF/UHF, typical):
- Tx (7.2 V DC) at 5.0 Watts: 1.7 / 2.1 A
- Tx (7.2 V DC) at 0.5 Watts: 0.6 / 0.8 A
- Rx (7.2 V DC) max audio internal speaker: 450 mA
- Rx (7.2 V DC) power save: 40 mA
- Dimensions: 2.35(W) x 4.4(H) x 1.2(D) inches (57x111x30mm)
- Weight: 13.4 oz. (380 g)
|
- Receive system: Double conversion superheterodyne
- Intermediate frequencies: 1st: 46.35 MHz; 2nd: 450 kHz
- Sensitivity: 0.18 µV (at12 dB SINAD)
- Squelch sensitivity: Less than 0.18 µV
- Selectivity: more than 60 dB FM wide/narrow
- Spurious and image rejection ratio: More than 60 dB
- Audio output power (at 7.2 V DC): 700 mW typ. at 10% distortion internal
- Ext. SP connector: 3-conductor 3.5 (d) mm (1/8")/8
 |

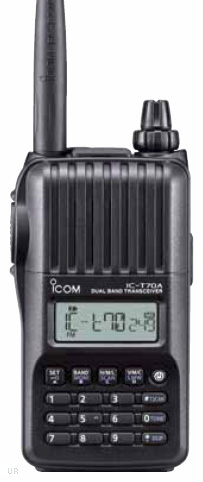

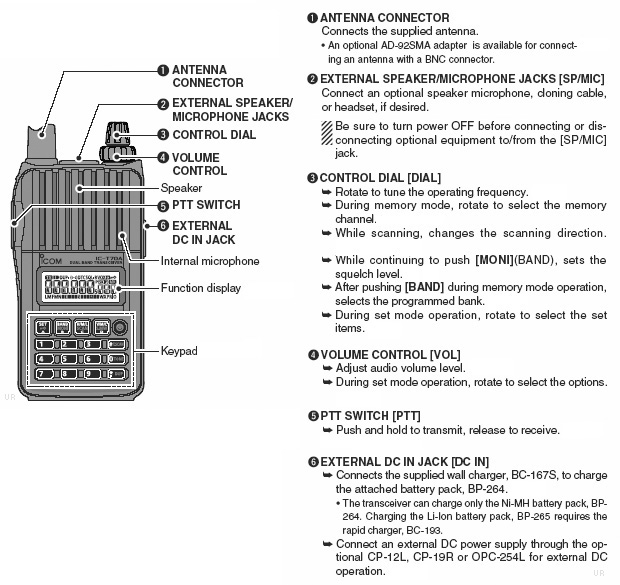

ICOM IC-T70E #02
RICETRASMETTITORE PORTATILE DUOBANDA 144-430 MHZ SELEZIONABILE
E' il diretto discendente dell’ IC-T7 dal quale eredita la semplicità d’uso, pur essendo integrato con gli ultimi aggiornamenti tecnologici quali, il circuito di BF con circuitazione BTL in grado di fornire 700mW di potenza audio, un altoparlante di maggiori dimensioni, uno stadio finale di potenza con FET ad alta efficienza e pacchi batterie al Ni-MH o Li-Ion ad alta capacità.
Funzionalità principali:
- Possibilità di selezionare la banda di utilizzo VHF oppure UHF
- 5 W di potenza RF in uscita sia in VHF che in UHF grazie allo stadio finale RF con FET ad alta efficienza che consente una maggior durata delle batterie.
- Potenza audio BF in altoparlante maggiorata a 700 mW grazie la nuovo circuito con tecnologia BTL e
ad un altoparlante da 36mm di diametro per consentire una ricezione chiara e ben definita.
- Pacco batterie ricaricabile al Ni-MH da 7,2 V - 1400 mAh
- Circa 10-11.5 ore di operazioni con la batteria BP-264 1400mAh con ciclo di utilizzo 5-5-90 (con funzione power-save attiva)
|
- Funzione VOX integrato (Auricolare e cavo adattatore richiesti in quanto opzionali.)
- Compatibile agli standard IP54
- Display alfanumerico a 6 caratteri
- 302 canali di memoria
- CTCSS e DTCS tone squelch
- Memorie DTMF Autodial
- Fornito con: pacco batterie al Ni-MH BP-264 (7,2V - 1400 mA), carica batterie da parete BC-167S, attacco per cintura MB-124 e antenna FA-S270C.
5W di potenza RF in uscita sia in Vhf che in UHF
Il ricetrasmettitore IC-T70E utilizza un nuovo modulo amplificatore a basso consumo a
FET in grado di fornire una potenza RF in uscita di 5W per lunghi tempi operativi sia in VHF che in UHF. Inoltre sono disponibili due livelli di potenza ridotta a 2.5W o a 0.5W in grado di fornire
una autonomia operativa ancora più lunga.
Potenza audio di 700mW
Il ricetrasmettitore utilizza, per la sezione audio, un amplificatore compatto BTL (bridgetied
load) in grado di raddoppiare l’uscita audio. L’altoparlante da 36mm è in grado di fornire una resa audio ad elevata intelligibilità e con una potenza di 700mW*. (* Solo altoparlante interno)
Costruzione robusta con grado di protezione IP54
Il ricetrasmettitore si presenta con un corpo compatto e robusto ed una altezza di soli 111mm, la costruzione inoltre è impermeabile con grado di protezione IP54, resistente alla polvere e quindi utilizzabile per impieghi gravosi.
Display di tipo alfanumerico
Il display a 6 caratteri alfanumerici è in grado di visualizzare in maniera chiara le informazioni
relative al nome del canale, frequenza operativa e numero della memoria con un grado di illuminazione eccellente.
Tre tipi di batterie da scegliere
L'IC-T70E ha tre diversi tipi di pacchi batterie a scelta tra: Nichel Metal Hydride (Ni-MH) modello BP-264, agli ioni di litio (Li-Ion) modello BP-265 ed il contenitore per normali batterie od accumulatori ricaricabili modello BP-263 in base alle proprie preferenze.
|
|
|
| Pacco batteria |
BP-264 |
BP-265 |
BP-263 |
| Tipo |
Ni-MH |
Li-Ion |
Batterie alcaline |
| Tensione |
7.2V |
7.4V |
6 elementi AA (LR6) |
| Capacità |
1400mAh |
1900mAh (min.)
2000mAh (tip.)
15Wh |
| Autonomia |
VHF |
11.5 ore* |
16 ore* |
14.5 ore** |
| UHF |
10 ore* |
13.5 ore* |
12 ore** |
| Carica rapida |
BC-191 |
BC-193 |
-- |
| Carica regolare |
BC-192 |
-- |
-- |
| Caricatore da muro |
BC-167S |
-- |
-- |
*Operazioni tipiche; 5:5:90 duty cycle con auto power save.
**Valore di riferimento. La vita media di funzionamento dipende dalle pile alcaline utilizzate. |
Fonte esterna di corrente continua
Una presa di alimentazione esterna permette la ricarica del pacco batteria al Ni-Mh BP-264 tramite il BC-167S, caricabatterie da muro, o i caricabatterie con presa accendisigaro CP-19R, CP-12L oppure OPC-254L.
Il caricabatteria da muro BC-167S*, in dotazione, carica il pacco batteria BP-264 in circa 8 ore.
*Si prega di notare che il BC-167S non può caricare il pacco batteria agli ioni di litio BP-265.
Un totale di 302 canali di memoria
L'apparato dispone di 302 canali di memoria, inclusi 250 canali regolari, 50 limiti di scansione e 2 canali di chiamata, con 26 banchi di memoria. Il nome dei canali è programmabile fino ad un massimo di 6caratteri.
Funzione VOX integrata
La funzione VOX (Voice Operated Transmitè incorporata e consente l’utilizzo dell’apparato
a mani libere utilizzando l’apposito set opzionale composto da auricolare e cavetto adattatore.
I livelli del guadagno VOX e del tempo di ritardo VOX sono regolabili a piacere.
Toni CTCSS e DTCS incorporati
I toni CTCSS e DTCS sono incorporati nell’apparato per una ascolto in stand-by silenzioso e l’acceso ai ripetitori.
Sono anche possibili le funzioni di pocket beep e tone scan. La funzione Tone Scan consente all’operatore di ricercare i toni subaudio che vengono utilizzati per l’accesso ai ripetitori.
Funzione di scansione multipla
L'IC-T70E supporta vari tipi di scansione per la ricezione e la massima facilità d'uso.
Altre caratteristiche:
- Funzione power save per il risparmio della carica delle batterie
- Connettore di antenna di tipo SMA
- Blocco tasti funzione
- Funzione TOT (time out timer)
- Funzione di sblocco ripetitore e sblocco canale occupato
- Possibilità di collegamento ad un PC oppure tra ricetrasmettitore e ricetrasmettitore per
la clonazione dei dati.
- Inserimento della frequenza operativa da tastiera.
- 16 Canali di memoria DTMF
- Spegnimento automatico
- Impostazione spaziatura canali Larga/Stretta
APPARATO CONFORME ALLA DIRETTIVA COMUNITARIA
99/05/CE SECONDO GLI STANDARD: EN 60950-1 2001,
EN 301 489-1 v1.6.1 (Settembre 2005),
EN 301 489-15 v1.2.1 (Agosto 2002),
EN 301 783-2 v1.1.1 (Settembre 2000)
ACCETTAZIONE MINISTERIALE DELLA NOTIFICA:
0009924 DEL 04/02/10
|
|
CARATTERISTICHE TECNICHE
|
| GENERALI |
| Gamme operative: |
TX / Rx:
|
144 - 146 MHz
430 - 440 MHz |
| Modo operativo: |
FM (F3E, F2D) |
| Passi di sintonia: |
5, 10, 12.5, 15, 20, 25, 30, 50, 100, 125, 200kHz |
| Assorbimento in corrente: |
| TX |
| High |
1.7/2.1A tipica |
| Mid |
1.2/1.5A tipica |
| Low |
0.6/0.8A tipica |
|
| RX |
| AF max. |
< 450 mA tip.
(con altop. int., 16 Ohm)
|
<300 mA tip.
(con auricolare esterno, 8 Ohm) |
| Stand-by |
<90 mA |
| Power Save |
<40mA (1.8 duty) |
|
|
| Memorie: |
302 canali (Inclusi 2 canali di chiamata e 50
coppie di canali limiti per la scansione) |
| Alimentazione: |
7.2Vcc (con BP-264) |
| Stabilità in frequenza: |
±2.5 ppm (da -20° a +60°C) a 25°C |
| Temperatura di funzionamento: |
da -20°C a +60°C |
| Dimensioni: |
58 (L) x 111 (H) x 30 (P) mm |
| Peso: |
380 gr. con antenna e BP-264 |
|
| TRASMETTITORE |
Potenza RF:
(a 7.2V BP-265 /
13.5V DC) |
|
| Modulazione: |
reattanza FM |
| Deviazione max: |
±5 KHz / ±2.5KHz (Wide/Narrow) |
| Emissioni spurie: |
< -60 dBc (Hi/Mid)
< -13dBm (low) |
| Connettore per mic. esterno: |
a 3 conduttori 2,5 mm diametro / 2.2 kOhm |
|
| RICEVITORE |
| Configurazione: |
doppia conversione supereterodina |
| Valori di F.I.: |
|
| Sensibilità (12dB SINAD): |
0.18µV tipica (Garantita)
0.32µV tipica (Operativa) |
Sensibilità Squelch:
(al livello di soglia) |
0.18µV tipica (Garantita)
0.32µV tipica (Operativa) |
| Selettività: |
FM |
> 60 dB |
| FM Narrow |
> 60 dB |
| Intermodulazione: |
> 60 dB |
| Reiezione spurie: |
< 57 dBm |
| Livello di uscita audio: |
> 700mW (con altoparlante int., 16 Ohm)
> 400mW (con auricolare est., 8 Ohm) |
| Connettore per auricolare esterno: |
a 3 conduttori 3,5 mm diametro / 8 Ohm |
|
|
