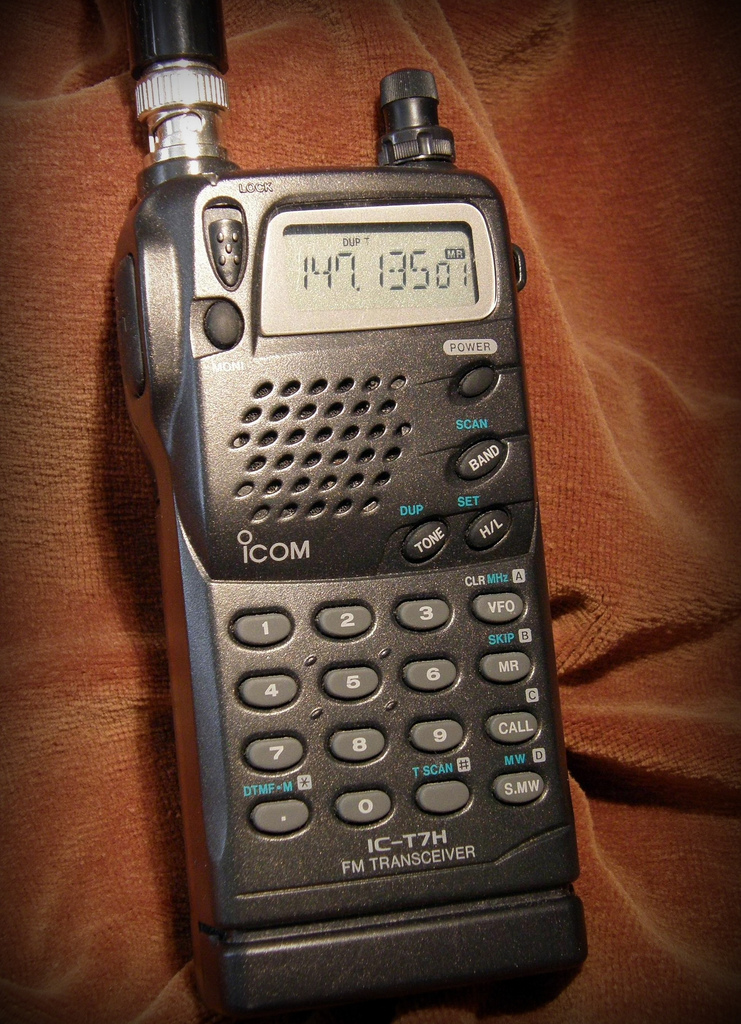

IC-T7H - portatile bibanda (fine anni 90) - Dimensioni confortevoli, con ampio audio in ricezione Potenza extra quando si desidera, optare per una maggiore potenza con pacchi batteria Ni-Cd opzionali - fino a 6 watt! Un pieno di 500 mW (tipico) di AF viene emesso dall'audio-altoparlante del ricetrasmettitore che è facile da copiare anche in ambienti rumorosi. Soddisfa i severi standard MIL, eppure è compatto
Testato secondo rigidi standard MIL, è compatto L'IC-T7Hsport è costruito durevolmente per un funzionamento affidabile su cui è possibile fare affidamento negli ambienti più esigenti. Infatti, è stato testato e superato i requisiti MIL-STD e severi standard ambientali per urti e vibrazioni (MIL 810C, D, E). E le sue dimensioni compatte di 57 (W) × 122 (H) × 29 (D) mm * significano che puoi portarlo comodamente in una piccola borsa o persino nella tasca della camicia!
* 21/4 (W) × 413/16 (H) × 11/8 (D) in. Una semplice operazione
Un semplice sistema di commutazione della banda, una singola azione e gli interruttori di blocco del tocco del pollice rendono l'operazione semplice e conveniente, anche per i principianti. Inoltre, la modalità di indicazione del canale semplifica ulteriormente il funzionamento ed è ideale per operare in situazioni di gruppo.
Sistema di squelch tonale incorporato
Un codificatore di toni CTCSS e un codificatore / decodificatore CTCSS separati sono standard (38 toni EIA standard e 12 altri per uno standby ancora più silenzioso). Le scansioni completamente programmabili della banda e tutte le scansioni della memoria di selezione / banda offrono una ricerca versatile del segnale. La funzione di scansione dei toni consente di trovare facilmente il tono subaudible necessario per accedere a un ripetitore o per decodificare un segnale di squelch di tono; la funzione di beep tascabile agisce come un "cercapersone comune" e avvisa l'utente quando viene ricevuta una frequenza di tono CTCSS abbinata.
Altre caratteristiche
Interruttore PTT ampio e facile da spingere
Semplice telecomando per microfono con HM-75A opzionale
Risparmio energetico automatico con servizio selezionabile
Scansioni multiple forniscono una ricerca versatile del segnale
Funzione di spegnimento automatico
Funzione ripetitore automatico (solo versione USA)
Retroilluminazione LCD con timer
9 memorie DTMF
Indicazione del canale
Software di clonazione opzionale
Icom IC-T7H Amateur Dual-Band Handheld
Working AO-51 with IC-T7H and Arrow Sat-tenna
| General | ||||
|---|---|---|---|---|
| Frequency range (unit: MHz) Tx Rx |
144-148 430-450*2 118-174*1 400-470*2 *1garanteed 144-148 MHz only *2guaranteed 440-450 MHz only |
|||
| Mode | FM, AM (118-136 MHz; Rx only) | |||
| Number of memory ch. | 70 (8 scan edges, 2 call) | |||
| Antenna connector | BNC (50 ohm) | |||
| Power supply | 4.5 to 16 V DC or specified battery pack | |||
| Frequency stability | ±10 ppm -10°C to +60°C | |||
| Current drain (VHF/UHF, typical) |
|
|||
| Tuning steps (kHz) | 5, 10, 12.5, 15, 20, 25, 30, 50 | |||
| Usable temp. range | -10°C to +60°C +14°F to +140°F |
|||
| Dimensions (projections not included) |
(With BP-170/171/172) 21⁄4(W) × 411⁄32 × 11⁄16(D) in |
|||
| Weight | 285 g; 10 oz (with BP-170) | |||
| Transmitter | |
|---|---|
| Output power (at 13.5 V DC) |
High: 6.0 W typ. Low: 0.5 W typ. |
| Modulation system | Variable reactance modulation |
| Spurious emissions | Less than -60 dB |
| Max. freq. deviation | ± 5KHz |
| Ext. MIC connector | 3-conductor 2.5(d) mm (1⁄10″)/2kΩ |
| Receiver | |
|---|---|
| Receive system | Double-conversion superheterodyne |
| Intermediate frequencies 1st 2nd |
45.15 MHz 450 kHz |
| Sensitivity (at 12dB SINAD) | 0.18 µV |
| Squelch sensitivity (at threshold) | Less than 0.18 µV |
| Selectivity | More than 15 kHz/ -9 dB Less than 30 kHz/ 50 dB |
| Spurious and Image rejection ratio | More than 60dB (VHF) More than 50dB (UHF and 2nd image) |
| Audio output power | 500 mW typ. at 10% distortion with an 8 Ω |
| Ext. SP connector | 2-connector 3.5 (d) mm (1⁄8″)/8Ω |
| Type: | Amateur VHF/UHF transceiver |
| Frequency range: | TX: 144-146 / 430-440 MHz RX: 118-950 MHz |
| Mode: | TX: FM RX: AM/FM |
| RF Power output: | Hi: 6/6 W Lo: 0.5/0.5 W |
| Sensitivity: | N/A |
| Selectivity: | N/A |
| Image rejection: | N/A |
| Voltage: | 4.5-16 VDC |
| Current drain: | RX: Max 180 mA TX: Max 1.6 A |
| Impedance: | 50 ohms, BNC |
| Dimensions (W*H*D): | 57*122*29 mm |
| Weight: | 320 gr (incl battery) |
| Manufactured: | Japan, 199x-199x (Discontinued) |
 IC-T7H_service_manual.pdf | 1492 kB |
| IC-T7H_user_manual.pdf | 482 kB |
| IC-T7_schematic_diagram.pdf | 654 kB |
