The transmitter is continous up to 30MHz 'in principle', but there are harmonic filters only for the bands 80/40/20/15/10m. For operation outside of these bands a separate (external) low-pass filter is required.
The supply voltage ranges from 9.6V to 14.5V. While receive, the small radio needs only 350mA, in the case of transmission the power consumption goes up to max. 1200mA.

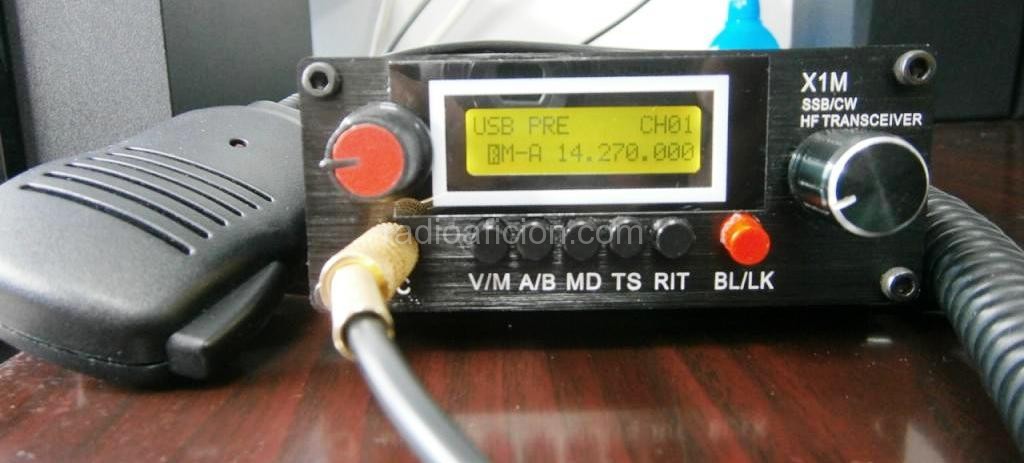

An automatic CW keyer is built in to the X1M. 2x32 memory channels and a backlight simplify the operation not only in portable use. In addition, the controls can be locked against accidental operation.
A built-in CAT interface makes the X1M also suitable for automatic logging and control. The serial interface (9pin Sub-D) on the rear supplies TTL level(!) signals. An optional interface provides a level converter to RS-232 levels. The interface emulates an Icom radio (IC-718) and can therefore be used with almost any logbook program.
The receiver sensitivity is better than 0.45 µV.
- Modes: USB, LSB, CW
- Receive bandwidth: 2.2kHz
- max. 5Watt Output
- 2 VFO
- 2x32 Memory Channels
- Split-Mode
- integrated CW-Keyer (Lambic Mode A)
- integrated Preamplifier
- BNC Connector
- Dimensions 97x40x155mm
- Weight 650g
Il trasmettitore è continuo fino a 30MHz', ma ci sono filtri armonici solo per le bande 80/40/20/15/10m. Per il funzionamento al di fuori di queste bande è richiesto un filtro passa basso separato (esterno).
La tensione di alimentazione varia da 9.6V a 14.5V. Mentre ricevere, la piccola radio necessita solo 350mA, nel caso di trasmissione del consumo di potenza sale fino a max.1200mA.
Un manipolatore automatico CW è costruito dentro al X1M. Canali di memoria 2x32 e una retroilluminazione semplificano l'operazione non solo in uso portatile. Inoltre, i comandi possono essere bloccati dagli azionamenti accidentali.
Un'interfaccia CAT incorporato rende il X1M adatto anche per la registrazione e il controllo automatico. L'interfaccia seriale (9 pin Sub-D) sul retro livello forniture TTL (!) Segnali.L'interfaccia opzionale offre un convertitore di livello ai livelli RS-232. L'interfaccia emula una radio Icom (IC-718) e può quindi essere usato con quasi tutti i programmi giornale di bordo.
La sensibilità del ricevitore è migliore di 0.45 mV.
 A_Users_Guide_for_the_X1M_PRO_Transceiver_v3.1.5.pdf | 580 kB |
| X1M-Pro_Quick_Reference.pdf | 13 kB |
