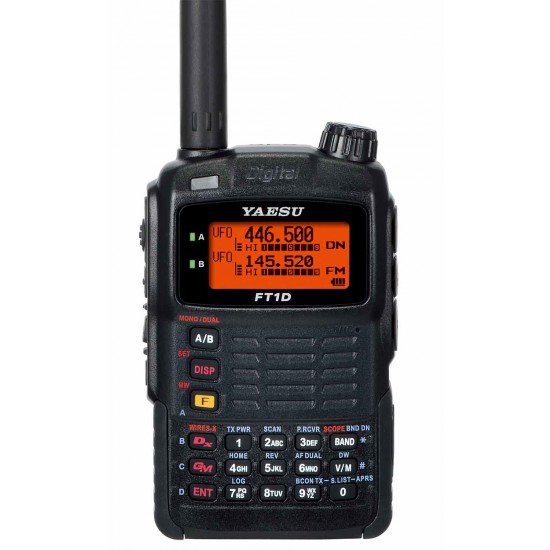

Yaesu FT1D

RTX portatile 144/430MHz digitale C4FM FDMA, con GPS, data back-up, connettore USB, funzione Snapshot, ARTS digitale. Qui il manuale in italiano.

Primo ricetrasmettitore portatile dual-band 144/430MHz digitale e analogico, sviluppato con tecnologia digitale avanzata per radioamatori C4FM FDMA, fornendo molte funzioni nelle comunicazioni digitali.

L'FT-1D opera in trasmissione nelle bande dei 144 e 430MHz, mentre in ricezione può ricevere frequenze comprese fra 0,5 e 999MHz, è di costruzione robusta e resistente all’acqua (IPX-5), eroga una potenza di 5 Watt e incorpora il GPS e la funzione Snapshot (con il microfono opzionale MH-85A11U).

Dispone di 4 modalità di funzionamento:

V/D per comunicazioni voce e dati nel medesimo momento,
FR data per la trasmissione digitale dei dati,
FR voice per le comunicazioni vocali digitali,
FM analogica,

oltre alla funzione AMS “Automatic Mode Select” che permette al FT-1D di selezionare automaticamente una delle 4 modalità sulla base del tipo di segnale ricevuto.

Altre interessanti e peculiari funzioni sono riportate nell’allegata documentazione preliminare.

144/430MHz
5 watt di potenza
Step 5, 6.25, 8.33, 10, 12.5, 15, 20, 25, 50 e 100KHZ
resistente all’acqua (IPX5)
AF Dual Monitor
V/V, U/U, V/U doppio ascolto
ampio display LCD a matrice di punti
antenna GPS incorporata
APRS 1200/9600bps
funzione Logger GPS
Snapshot con trasmissione delle immagini
funzione Alert con vibrazione
antenna interna in ferrite per AM
ricevitore larga banda 0,5-999MHz

-----------------------------------

GENERAL

Type:

Amateur VHF/UHF transceiver

Frequency range:

TX: 144-148 /430-450 MHz (USA)
RX: 0.5-999 MHz (Cellular blocked)

Tuning steps:

5 / 6.25 / 8.33 / 9 / 10 / 12.5 / 15 / 20 / 25 / 50 / 100 KHz

Mode:

TX: FM/NFM/DV (C4FM FDMA, 9.6 Kbps)
RX: AM/FM/NFM/DV (C4FM FDMA, 9.6 Kbps)

Channels/memory management:

900 regular
99 skip
50 PMS
11 home channels
10 WX presets
57 marine presets
89 broadcast presets

Repeater shift/offset:

±600 KHz, 1.6 or 7.6 MHz (defaults depending on country). Other offsets are possible.

Power supply:

7.4 VDC (battery pack) or 4-14 VDC external

Current drain/power consumption:

RX: 45-240 mA (+30 mA GPS on) (+65 mA Digital on)
TX: Max 2 A

Antenna impedance/connector:

50 ohms / SMA

Dimensions (W*H*D):

60*95*32.5 mm (2.4*3.7*1.28")

Weight:

290 gr (10.23 oz), with FNB-102Li and antenna

Other features:

Built-in GPS. IPX5 water spray resistant. Vibralert. Internal AM bar antenna.
GSM function (Group Short Message, 80 characters). Micro SD card slot.
Snapshot function/Image transfer with optional camera-microphone.
Digital ARTS. USB port. Twin RX

RECEIVER SECTION

Receiver system:

Single conversion superheterodyne (AM BC/WFM)
IF: 130 KHz
Double conversion superheterodyne (AM/FM/NFM)
1st IF: 47.25 MHz (A Band), 46.35 MHz (B Band)
2nd IF: 450 KHz

Sensitivity:

140-150 MHz: 0.16 uV (12 dB SINAD)
400-470 MHz: 0.16 uV (12 dB SINAD)

Selectivity:

AM/NFM: 12 KHz (-6 dB), 35 KHz (-60 dB)

Image rejection:

AF output power/speaker:

200 mW at 10% distortion / ? ohms @ 7.4 VDC
400 mW at 10% distortion / ? ohms @ 13.8 VDC

External speaker connector:

TRANSMITTER SECTION

RF output power:
