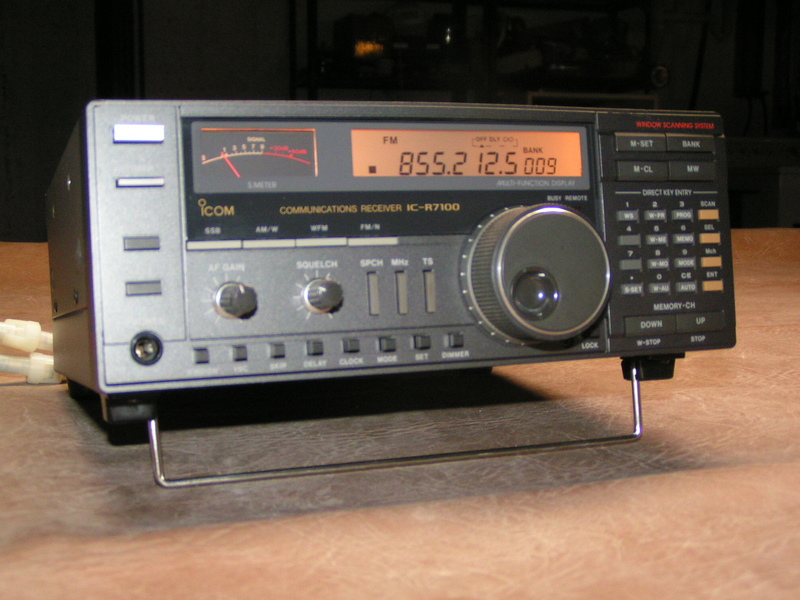

IC-R7100



Dal sito Marcucci

Con la possibilità di ricevere le frequenze da 25 MHz a 2 GHz con incrementi di sintonia di 100 Hz, il presente modello soddisfa quel grande numero di radioamatori delle VHF e UHF principalmente per le seguenti caratteristiche, ad un prezzo conveniente e competitivo:

  • Stabilità in frequenza come richiesto dalle emissioni in SSB
  • Avanzate possibilità di ricerca
  • Possibilità di ricevere comunicazioni radioamatoriali via satellite
  • Eccellente selettività, indispensabile in quelle aree saturate da forti campi di RF.
    Le capacità di demodulazione comprendono la SSB, AM, AM larga, FM, FM stretta con in aggiunta la TV opzionale e la FM in stereo
  • 900 memorie per la registrazione delle frequenze nonché 20 memorie aggiuntive per registrarvi i limiti di banda, modi operativi ed incrementi di frequenza.
  • Alta sensibilità del circuito di ingresso dato dai Gasfet nell'amplificatore a larga banda: 0.3µV per 10dB S/N in SSB nonché 0.5µV per 12 dB SINAD in FM, valori affermati entro l'intera banda operativa sino ai 2 GHz.
  • Orologio indicante le 24 ore con funzioni temporizzatrici:
    possono essere impostati sino a orari di accensione durante l'arco delle 24 ore. Ciascun timer registra una frequenza in memoria; quando l'apparato verrà acceso, la frequenza predisposta verrà selezionata in modo automatico.
  • Vari modi per richiamare una frequenza in memoria: mediante controllo di sintonia principale, tasti con freccetta "Up/Down" o con tastiera.
  • 9 incrementi di sintonia: 100Hz, 1,5,10,12.5,20,25, 100 kHz ed 1 MHz. L'incremento usato verrà registrato insieme alla frequenza in memoria.
  • Varie possibilità di ricerca con funzioni di supporto aggiuntive
  • AFC operativo in FM e FM larga, compensa eventuali derive in frequenza del segnale ricevuto.
  • Squelch inseribile in AM ed FM. Anche lo strumento può essere predisposto all'indicazione di livelli superiori ad una soglia predefinita.
  • Possibilità di avere l'annuncio della frequenza (in inglese) con l'unità opzionale UT-36
  • Prese dedicate per la registrazione. Una di queste abilita la registrazione solo in presenza di segnale audio. Abilitando inoltre la ricerca ad una certa ora temporizzata, si potrà conservare la registrazione, non solo dei segnali ricevuti ma pure della loro relativa frequenza data dall'annuncio generato dall'UT-36.
  • "S meter" con zero centrale compatibile con l'uscita del discriminatore
  • Noise blanker per l'eliminazione dei disturbi impulsivi in SSB ed in AM
  • Attenuatore 20 dB in ingresso
  • Visore con luminosità variabile
  • Sistema CI-V per l'allacciamento del calcolatore
  • Frizione regolabile sul comando di sintonia
  • Presa per l'altoparlante esterno e alimentatore da rete interno
  • Compatibile all'installazione veicolare data la possibilità di alimentare pure a 13.8V c.c.
  • Fornito con manuale in italiano
CARATTERISTICHE TECNICHE
Gamma operativa: 25,000 ~ 1999.9999 MHz
Numero memorie: 900 + 20
Alimentazione: 220 Vca oppure 13.8 Vcc
Consumi:
Silenziato: 1.5A
Vol. max.: 1.9A
Temper. operativa: -10°C ~ +60°C
Stabilità in frequenza:
< ±1.5 kHz 25 ~ 250 MHz
< ± 5 ppm 250 ~ 1000 MHz
< ± 10 ppm 1240 ~ 1300 MHz
Valori di F.I.:
F.I./MHz
25~512
512~1025
1^
778.7 MHz
266 MHz
2^
10.7 MHz
10.7 MHz
3^
455 kHz
455 kHz
Sensibilità:
(10dB S/N)
Band/MHz
25~1000
1240~1300
SSB
< 0.5 µV*
< 0.5 µV
AM
< 2.5 µV
< 2.5 µV
FM*
< 0.5 µV
< 0.5 µV
FM-W*
< 1.8 µV
< 3.5 µV
* 12 dB SINAD
Selettività
(-6/-40 dB):
SSB >2.4 kHz / -6 dB
AM/FM >6 kHz / -6 dB
AM-N/FM-N >15 kHz / -6 dB
FM-W >150 kHz / -6 dB
Incrementi di sintonia: 0.1, 1, 5, 10, 12.5, 25, 100 kHz, 1 MHz
Demodulazioni: SSB, AM, AM larga, FM, FM larga
Impedenza d'antenna: 50 ohm - connettore N
Uscita audio: > 1W (FM larga)
> 2W altri modi su 8 Ohm con 10% d.a.t.
Dimensioni: 241 x 94 x 239 mm
Peso: 6 kg.



Credits Copyright



Type: HF/VHF/UHF receiver/scanner
Frequency range: 25-2000 MHz
Mode: AM (6 KHz BW)
AM-W
FM (15 KHz BW)
FM-N (6 KHz BW)
WFM
SSB
Receiver system: AM/FM/SSB: Triple-conversion, WFM: Dual-conversion superheterodyne
25-512 MHz:
1st IF: 778.7 MHz
2nd IF: 10.7 MHz
3rd IF: 455 KHz (AM/FM/SSB)
512-1025 MHz:
1st IF: 266.7 MHz
2nd IF: 10.7 MHz
3rd IF: 455 KHz (AM/FM/SSB)
(Crystal converter system above 1025 MHz)
Sensitivity: AM: 1.6 uV (10 dB S/N)
FM: 0.35 uV (12 dB SINAD)
WFM: 1 uV (12 dB SINAD)
SSB: 0.2 uV (10 dB S/N)
Selectivity: AM/FM-N: 6 KHz (-6 dB)
FM/AM-W: 15 KHz (-6 dB)
WFM: 150 KHz (-6 dB)
SSB: 2.4 KHz (-6 dB)
Image rejection: >50 dB
Voltage: 13.8 VDC or mains
Current drain: 1.5-1.9 A
Impedance: 50 ohms, N
Dimensions (W*H*D): 241*94*239 mm
Weight: 6 Kg
Manufactured: Japan, 1991-1998 (Discontinued)
Other: 900 memories. TV option, CI-V
New price 1991 in Sweden: 11645:- SEK

Options/Accessories:

TV-R7100
UT-36
MB-5
MB-23
TV receive & FM stereo adapter
Voice synthesizer unit
Mobile mounting bracket
Carrying handle
