Ricevitore professionale da 10KHz a 3.5 GHz
CTCSS e DCS

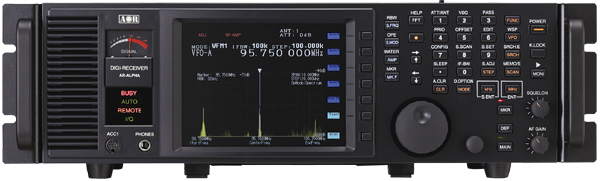

l nuovo ricevitore AR-ALPHA rappresenta l’attuale evoluzione e lo stato dell’arte dei ricevitori AOR, in esso sono raggruppate le più recenti tecnologie progettuali, che si traducono in una apparecchiatura versatile, affidabile e di semplice utilizzo: nuovi standard per il monitoraggio dei segnali, ricerca degli stessi, spectrum display, e registratore segnali, spectrum scope con tecnologia FFT, elevata stabilità di ± 0.1 ppm (OCXO – oven controller crystal oscillator) paragonabile al livello dei strumenti di misura da laboratorio, e uscita I/Q. In aggiunta alla larga varietà di modulazioni AM e FM, l’ AR-ALPHA può ricevere e visualizzare segnali TV analogici in NTSC, PAL, SECAM, ricezione digitale APCO-25 e un “Digital Voice Recorder” che può catturare e registrare sino a 52 minuti di audio e 6 canali.
Il ricevitore ad IF 0 e il sintetizzatore DDS, provvedono ad eliminare problematiche relative alla “ Frequenza Immagine” ed a rendere più veloci le scansioni di frequenza.
Il DSP usato, provvede alla demodulazione nelle modalità prescelte, decodifica di toni CTCSS ; DCS; DTMF etc. , oltre alla possibilità di inserire filtri ( NR ; NB ; Notch etc.) e selezionare la banda passante I.F. (200Hz, 500Hz, 1KHz, 3KHz, 6KHz, 15 KHz, 30KHz, 100KHz, 200KHz, 300KHz)
Le scansioni possono essere effettuate in 2 modalità : SEARCH e FFT, la prima è la modalità convenzionale, ove tra le frequenze individuate è possibile trasferire al VFO relativo quella di interesse, la seconda permette di stabilire oltre alla gamma, anche il livello ( RF) oltre il quale i segnali verranno cercati . Questa modalità è decisamente più veloce della precedente e scansioni di 40 MHz possono essere ottenute in pochi secondi.
L’ AR-ALPHA è in grado di ricevere anche emissioni in modalità digitale ( QAM ; GMSK etc.) ed attraverso la porta USB è possibile trasferire ad un PC stringhe dati sino ad 1 Mbit delle componenti I\Q relative ai segnali di cui sopra, con l’utilizzo di adeguati Software è poi possibile esaminare e trattare i dati scaricati.
Il ricevitore è integrato ad un analizzatore di spettro con una dinamica > 90 dB; con la possibilità di memorizzare configurazioni differenti (5 VFO programmabili) e la gestione dei Marker , rendono questo ricevitore uno strumento utilissimo come misuratore di campo, o come ausilio nei centri di ascolto ( civili / marini / militari / aeronautici).
CARATTERISTICHE TECNICHE
| Ricevitore | Tripla conversione supereterodina (Zero-IF) |
| I.F. | 1°: 755MHz / 265MHz, 2°: 10,7 MHz 3°: Zero |
| Sensibilità (con amplificatore RF on) |
AM (BW=6KHz / 10dB S/N) 0.1-25 MHz 5uV 25-10300MHz 2,3uV 1030-1696MHz 1,3uV 1696-3300MHz 1,5uV FM (BW=15KHz /12dB Sinad) 25-480MHz 0,5uV 480-1696MHz….0,8uv 1696-3300MHz 1,5uV FMW (BW=200KHz /12dB Sinad) 25-1696MHz 1,3uV 1696-3300MHz 1,5uV |
| Selettività | Migliore di 3 KHz @ -3dB |
| Risoluzione analizzatore di spettro |
1KHz, 4KHz, 32KHz, 64KHz, 128KHz |
| Stabilità di frequenza |
Migliore di ± 0.1ppm (dopo 5 minuti dall’accensione fra 0 e 50°C) |
| Velocità di scansione | 70 canali per secondo |
| Velocita di ricerca |
70 step per secondo |
| Risoluzione di frequenza | 1 Hz minimo |
| Alimentazione | 11-16Vcc (tipica 13.8Vcc) negativo a massa – (alimentatore non fornito con il ricevitore) |
| Assorbimento corrente |
In stand-by circa 650mA, massima 2.2A |
| Dimensioni (L x H x P) | 406 x 130 x 254 mm – fornito con alette per montaggio rack 19” 4 u. |
| Peso | ca. 8,5 Kg |
