Canna antenna HF

Può accadere, tavvolta, di vedere sui tetti una lunga canna priva di tiranti che ondeggia spaventosamente, in caso di vento, a destra e a manca.
Viene da chiedersi, sopratutto per i non addetti ai lavori "ma si tratta di una canna da pesca o di un antenna?" Ebbene, come molti sanno, si tratta di tutte e due le cose. E' una canna da pesca in fibra di vetro utilizzata per farne un'antenna. La tecnica di costruzione per quanti hanno un minimo di pratica manuale non è certamente di difficile realizzazione.



Si utilizza il seguente Materiale:

• Canna da pesca da 10, 50 metri (in fibra di vetro)
• Cavo elettrico 10/11 metri
• Balun 4/1
• 3 o 4 metri di cavo elettrico per farne un radiale (non obbligatorio dipende dall'installazione)
• Staffe

Molto semplicemente si dovrà fissare un capo del conduttore alla prima parte dell'antenna, la più fina, il cavo uscirà dalla parte finale della stessa e dovrà essere fissato al BALUN 4/1



Poi si dovranno prevedere delle staffe di suppoto che saranno realizzate a secondo della necessità.

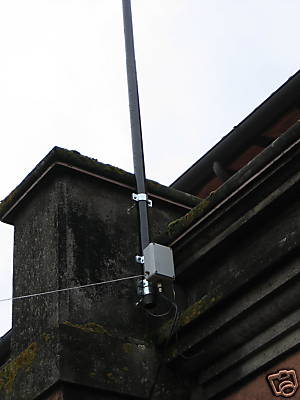

Questa è la realizzazione finale installata:







Allego una serie di foto dove si comprenderà come realizzare, se si avrà voglia e tempo, la cannantenna. Questa realizzazione è stata curata, accuratamente, dall'utente ebay: TanteCose

Il mio unico intervento è stato quello, su suggerimento di altri OM, di dipingere di bianco la canna da pesca.

Un saluto a Roberto IZ7GJX



Ho completato l'installazione dopo svariate prove ottengo il massimo, comunque ho risolto svariati problemi (impossibilità di accordare, rientri di radiofrequenza, eccessivo TVI) in questo modo:

• Altezza: 3/4 metri dal tetto
• Cavo coassiale: minimo 14/15 metri
• Radiali: 3/5 di metri 3,5 posizionati a 45/90 gradi
• Palo di sostegno: rigorosamente con messa a "terra"
• Note: per migliorare il problema inerente il rientro di rafiofrequenza, ho predisposto una decine di spire, con il cavo, appena sotto il connettore dell'alimentazione... sostanzialmente trattasi del cosidetto: RF CHOKE 1:1
