Il sensore è un componente che trasforma una grandezza fisica in elettrica.

Ad esempio, il microfono è un sensore che trasforma un suono (grandezza fisica) in segnale elettrico.



Il trasduttore, al contrario, trasforma una grandezza elettrica in fisica.

Ad esempio, l'altoparlante è un trasduttore che trasforma un segnale elettrico in suono (grandezza fisica).

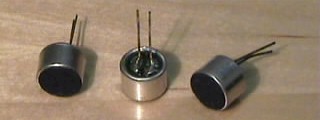

Microfoni





I microfoni più utilizzati nei circuiti elettronici, hanno al loro interno un circuito preamplificatore, perciò si chiamano microfoni preamplificati. Esistono modelli a tre piedini (una massa, uno per l'alimentazione positiva e uno per l'uscita del segnale), ed altri con soli due piedini, in cui l'uscita del segnale è lo stesso piedino di alimentazione positiva (il segnale risulta sovrapposto alla tensione positiva).

Nei nostri progetti utilizziamo solitamente quest'ultimo modello.



I parametri dei microfoni preamplificati

> la sensibilità, espressa in DeciBell (dB)
> l'impedenza, espressa in Ohm (generalmente 600 Ohm)
> la risposta in frequenza, indicata con una gamma di frequenza (generalmente 50Hz÷13KHz)
> la tensione di alimentazione, espressa in Volt (generalmente 4,5V)
> la corrente assorbita, espressa in milliAmpere (generalmente 0,5mA)

L'impedenza è generalmente di 600 Ohm, la tensione di alimentazione di 4,5V, la corrente assorbita di circa 0,5 milliampere.

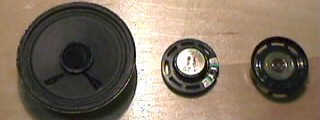

Altoparlanti





I parametri

> l'impedenza, espressa in Ohm
> la potenza, espressa in Watt (W)
> la risposta in frequenza, indicata con una gamma di frequenza

L'impedenza è generalmente compresa tra 2 e 16 Ohm

La potenza può andare da meno di 0,1W, per piccoli altoparlanti impiegati in apparati portatili, fino a centinaia di Watt, per i grandi altoparlanti degli impianti stereo di potenza.

La larghezza di banda, indica la gamma di frequenze che l'altoparlante è in grado di riprodurre. Generalmente si usa indicare un range, ad esempio un altoparlante a bassa fedeltà riproduce frequenze comprese tra 200Hz e 2KHz, mentre un altoparlante che riproduce le frequenze della gamma 30Hz ÷ 20KHz è molto più fedele.

Nei sistemi ad alta fedeltà si utilizzano diversi altoparlanti per diverse gamme di frequenza. Ciascun altoparlante riproduce la sua gamma di frequenza, in modo da sfruttare la massima qualità che si ha nelle zone centrali della banda.

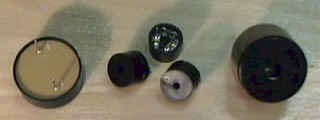

Buzzer





Il buzzer è un componente che ha, al suo interno, un circuito oscillante che genera una frequenza, se alimentato con una tensione esterna. É largamente utilizzato come avvisatore acustico, per allarmi, sveglie elettroniche, ecc.

I parametri

> la tensione di alimentazione, espressa in Volt (V)
> la corrente assorbita, espressa in Ampere (A)
> la frequenza del suono generato, espressa in Hertz (Hz)
> il livello acustico, espresso in DeciBell (dB)

Si trovano in commercio buzzer di diverse dimensioni, con tensioni di alimentazione da 1V a oltre 24V.

Generalmente assorbono da pochi milliampere a qualche decina di milliampere e generano frequenze abbastanza alte (sopra il chilohertz).
